一、簡介
圍油欄是溢油控制所必備的。溢油發生時,首先應當用圍油欄圍控住溢油,防止其擴散。圍油欄還可將溢油導引到合適區域,使其盡可能濃集,為物理方法回收溢油提供條件。
WQV系列充氣式PVC圍油欄特點如下:
(1)高強度、耐油、耐磨、耐候,.
(2)乘波性好、穩定性好、滯油性能力強。
(3)儲存體積小、機動性好,易于布放、回收和儲存。
(4)多個獨立氣室結構,相鄰1~2個氣室泄漏時,該段圍油欄仍能漂浮在水面上。
(5)適于在江、河、湖、海的碼頭、港灣和海上石油平臺等水域使用。特別適于溢油應急處理。
二、結構
圍油欄欄體采用PVC涂層布制成,在水上和水下形成攔油屏障。欄體上部有多個相互獨立的提供浮力的氣室,氣室上有氣閥,充滿氣后氣室呈圓柱型。氣室下的欄體稱為裙體,配重鏈用吊鉤和鏈環(h)掛在裙體底部的吊鏈板上,使圍油欄在水中盡量維持垂直狀態和一定的水下深度,并同時作為縱向拉力元件承受水流和風在圍油欄上產生的力。撐桿用撐桿座 固定在氣室之間欄體上,使圍油欄維持平直,具有一定的水上高度和水下深度。兩端鉸鏈接頭符合國家標準,用于圍油欄節之間聯結。用這種鉸鏈接頭可以與同種類型的不同規格不同廠家制造的圍油欄連接。鉸鏈接頭、撐桿座、吊鏈板和吊鉤是用不銹鋼制成。
三、技術規格
圍油欄型號 | WQV900 | WQV750 | WQV600 |
總高度 | 900 | 750 | 600 |
水上高度 | 270 | 250 | 200 |
水下深度 | 510 | 400 | 300 |
每節長度 | 100 | 100 | 100 |
長度方向最低拉力(kN) | 50 | 30 | 30 |
圍油欄 有效 使用條件 | 波高 | 1 | 0.5 | 0.3 |
| 流速(Kn) | 15 | 1.5 | 1 |
| 風速(m/s) | 1.5 | 10 | 8 |
可根據客戶需求定制
四、配套設備

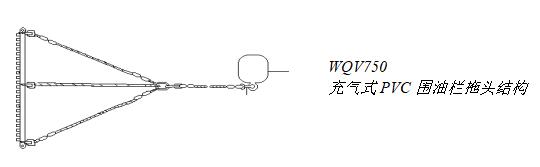

1、拖頭:
拖帶或錨定充氣圍油欄時,一條圍油欄的兩端需裝拖頭。拖頭可將拖拉力均勻分布在圍油欄上。
拖頭由拖頭體、繩組、拖繩和浮漂組成。拖頭體和圍油欄的鉸鏈接頭連接,浮漂用于在水中標志拖繩,便于撈起拖繩。
拖頭上的拖繩設計抗拉力略低于圍油欄的最低抗拉力,在意外過載時,拖繩先斷,可保護圍油欄免受損傷。
2、圍油欄集裝箱和圍油欄卷繞架
圍油欄集裝箱和圍油欄卷繞架都是用來存儲和運輸充氣式圍油欄的設備,并且和充吸氣機及圍油欄動力站一起可完成布放和回收充氣式圍油欄。
圍油欄卷繞架和圍油欄集裝箱中都有一個用液壓馬達通過鏈輪、鏈條驅動的卷繞輥。一般一個集裝箱或一個卷繞架可纏繞200m圍油欄(特殊要求可協商)。
卷繞架的框架和集裝箱結合起來,就是圍油欄集裝箱。圍油欄集裝箱能更好的儲存圍油欄,同時還可以存儲液壓軟管、拖頭等圍油欄的其他附件。一般可選用圍油欄集裝箱,有時也用圍油欄液動絞盤。

3、動力站:動力站向圍油欄集裝箱或液動絞盤的液壓馬達供給液壓動力并能操縱卷繞輥正轉、反轉、停止和變速,完成圍油欄布放和回收作業。
4、充吸氣機:充吸氣機在布放圍油欄時給圍油欄氣室充氣,在回收圍油欄時從氣室中向外抽氣。
*以下幾種輔助設備用戶可以選用。
5、手提式充氣機:可用來配合加快充氣,或在小船上給已放到水中圍油欄的個別充氣狀態不正常的氣室補充氣體。
6、高溫高壓清洗機:高溫高壓清洗機用于充氣式圍油欄清洗。清洗機用柴油作燃料將水加熱,并用電動泵將水高壓噴出,清洗圍油欄表面,并可摻入清洗劑,將圍油欄上粘附的油污沖洗干凈。
